產品詳情

當前位置:首頁快速切斷閥

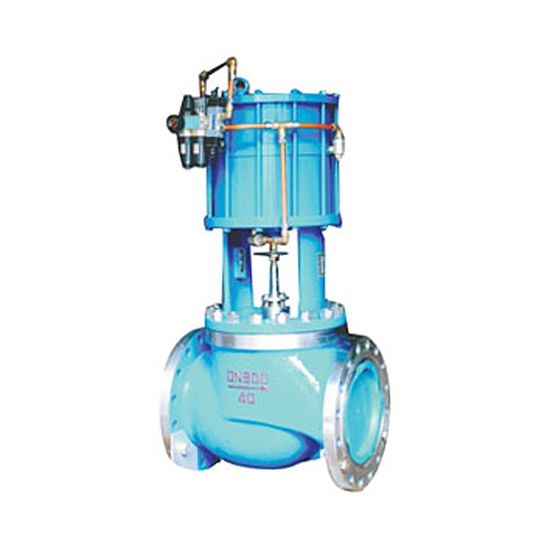

ZQGP氣動活塞快速切斷閥

關注次數:
型號:ZQGP
技術參數:

ZQGP氣動活塞快速切斷閥填料:V型聚四氟乙烯(F4)、柔性石墨
墊片:增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片
O型密封圈:耐油橡膠
彈簧:60Si2Mn
推桿:2Cr13

ZQGP型氣動快速切斷閥由國內推出的氣動多彈簧活塞執行機構和低流阻、雙重密封結構的切斷閥組成。執行機構動作速度快、推力大、有自復位功能、帶手操機構;閥體流路通暢、流量系數大、閥芯閥座有彈性和剛性串級雙重密封。新穎 結構使本產品成為一類快速動作、嚴密切斷、安全可靠的高性能新型切斷閥。

主要零件材料

材料代號C(WCB)P(304)R(316)
主要
零件
閥體、閥蓋WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
閥芯、閥座1Cr18Ni9Ti(304)或司鈦萊合金堆焊1Cr18Ni9Ti(304)或司鈦萊合金堆焊1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯(F4)、柔性石墨、
墊片增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片
O型密封圈耐油橡膠
彈簧60Si2Mn
推桿2Cr13
手輪HT200
適用工況適用介質水蒸汽油品類氣液體硝酸堿類腐蝕性氣液體醋酸類等腐蝕性氣液體
適用溫度硬密封:-30~+450℃ 軟密封:-30~+180℃

主要技術參數

公稱通徑 mm202540506580100150200
閥座直徑 mm20253240506580100125150200
額定流量系數 Kv6.51015254065100150260350540
公稱壓力 MPa1.6 ; 4.0 ; 6.4
行 程 mm101625304060
流量特性快 開
執行器型號ZSPA/B-1、ZSNA/B-1ZSPA/B-2、ZSNA/B-2ZSPA/B-3、ZSNA/B-3
作用形式單作用型/雙作用型
氣源壓力MPa0.4-0.7
泄漏量軟密封:O泄漏;硬密封:10-5×閥的額定容量
切斷時間S0.511.5234

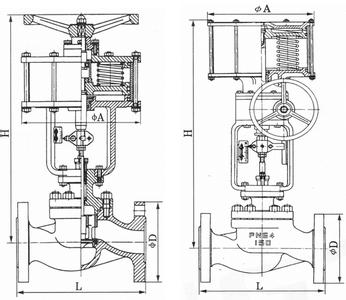

配用附件:電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構外形尺寸

DN(mm)H(mm)Hg(mm)ФA(mm)ФD(mm)L(mm)
PN1.6PN6.4PN1.6PN6.4
25410580196115135184210
40514684266150165222251
50520690266165175254286
65694904348185200276311
80696906348200210298337
100709919348220250352394
15011861146486285340451508
20012081468486340405600650


訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料 6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥
