產品詳情

當前位置:首頁快速切斷閥

ZSQ輕型氣動活塞切斷閥

關注次數:
型號:ZSQ
技術參數:

ZSQ輕型氣動活塞切斷閥作用原理:
當信號壓力為零,由于彈簧(單作用僅有)的預緊力,使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力( 0.4~0.6MPa )時,壓縮彈簧,帶動推桿、閥體、閥芯移動到 限定位置,使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。

ZSQ輕型氣動活塞切斷閥是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號,控制工藝管道內流體的切斷與接通或切換流道。

氣動活塞切斷閥作用原理

當信號壓力為零,由于彈簧(單作用僅有)的預緊力,使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力( 0.4~0.6MPa )時,壓縮彈簧,帶動推桿、閥體、閥芯移動到限定位置,使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥,使活塞式切斷閥控制更加方便、簡捷。

氣動活塞切斷閥結構原理

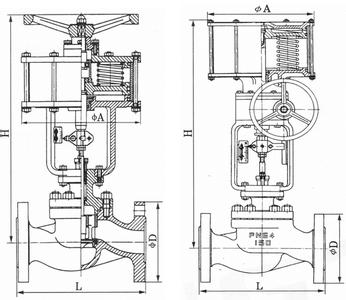

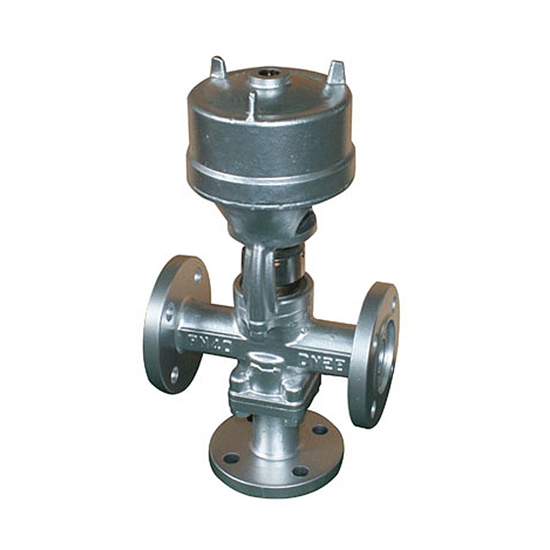

氣動活塞切斷閥由氣動活塞式執行機構與直行程調節機構二部組成,中間由支架邊接而成。根據調節機構的形式,氣動活塞切斷閥可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動活塞式執行機構有單作用(彈簧復位)和雙作用(雙進氣)二種。采用單作用執行機構,整機作用方式可分為氣關式(水平管路接通)和氣開式(水平管路斷開)。氣動活塞切斷閥有硬密封和軟密封兩種密封形式,分別適用于不同的溫度及壓力。ZSQM 型氣動活塞式套筒切斷閥采用平衡式閥芯,可提高切斷壓差。二位三通切斷閥采用四通式閥體,有三個流道口,特別適用于對兩條流路的切換。
主要零件材料


ZSQ活塞式氣動切斷閥閥體、閥蓋ZSQ活塞式切斷閥閥芯ZSQ氣動切斷閥閥座氣缸體活塞填料閥芯軟質密封件
HT200、ZG230-450、 ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti1Cr18Ni9Ti、 Cr18Ni12Mo2Ti1Cr18Ni9Ti、 Cr18Ni12Mo2TiZG230-450ZAlSi12聚四氟乙烯,柔性石墨增強聚四氟乙烯


氣動活塞切斷閥主要技術參數

ZSQ型氣動切斷閥公稱通徑 DN ( mm )20253240506580100
額定流量系數( KV )71120304875120190
額定行程( mm )8122025
氣缸直徑( mm )75100150
允許泄 >漏 量硬密封( l/h )單座、三通: 1.2 × 10 -7 ×閥額定容量
套筒: 5 × 10 -6 ×閥額定容量
軟密封VI 級
工作溫度()-20~200 -40~450
公稱壓力 PN ( MPa )1.6 4.0 6.4
允許壓差 >( MPa )ZSQP單作用1.160.660.390.60.390.40.310.20
雙作用6.45.02.83.32.132.711.751.11
ZSQM單作用公稱壓力
雙作用
ZSQN單作用0.890.570.350.560.360.450.300.20
雙作用5.23.222.032.271.462.001.320.85
信號壓力( KPa )0 或 400~600


訂貨須知 1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料 6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件,建議用戶安裝空氣過濾器三聯件與二位五通電磁閥
